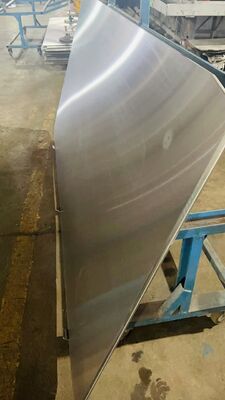

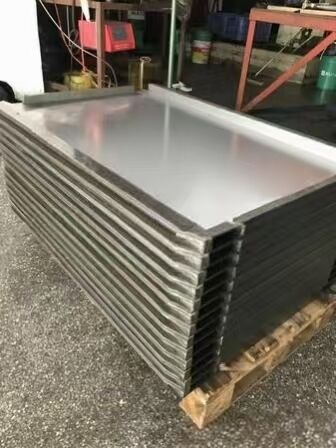

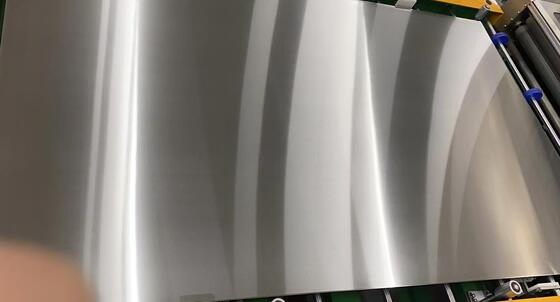

Plat Baja Laminasi PCB Plat baja paduan NAS presisi tinggi Jepang untuk penekanan panas papan sirkuit cetak
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | MK |
| Nomor model: | MKSP-PCB-400 |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 50 buah |
|---|---|
| Harga: | negotiable |
| Kemasan rincian: | Paket kayu lapis yang kuat dengan bahan pelindung lunak yang tepat di dalamnya, cocok untuk transpor |
| Waktu pengiriman: | 10-20 hari kerja |
| Syarat-syarat pembayaran: | L/C, D/A, D/P, T/T, Western Union |
| Menyediakan kemampuan: | 10000 meter persegi per bulan |
|
Informasi Detail |
|||
| Kelas Baja Utama: | NAS630 Jepang (lebih disukai), NAS301 | Kekasaran permukaan: | Ra≤0,15μm, Rz≤1,5μm |
|---|---|---|---|
| Perluasan Layanan: | Sekitar 9 juta 4032*2268 | Ukuran Standar (L*W mm): | 1500*1295, 1300*800, 1295*787, 1295*1613, 1295*1143, 1285*750, 1280*1120mm dll |
| Nama Barang: | Plat Baja Laminasi PCB | Suhu kerja maksimal: | 1,0–≤400℃ |
| Menyoroti: | Plat Baja Laminasi PCB,Plat baja paduan NAS presisi tinggi Jepang,plat penekanan panas papan sirkuit cetak |
||
Deskripsi Produk
Pelat Baja Laminasi PCB - Baja Paduan NAS Presisi Tinggi Jepang
Pelat baja laminasi presisi tinggi profesional yang khusus dikembangkan untuk proses pengepresan dan laminasi Papan Sirkuit Cetak (PCB), dirancang untuk memenuhi standar manufaktur industri yang sangat ketat.
Ikhtisar Produk
MKSP-PCB-400 adalah pelat baja laminasi presisi tinggi yang matang dan andal yang dikembangkan secara profesional untuk proses pengepresan dan laminasi papan sirkuit cetak (PCB). Dengan keterlibatan mendalam selama bertahun-tahun dalam industri bahan pembantu laminasi PCB dan CCL, kami mengkhususkan diri dalam memasok pelat baja laminasi dan partisi presisi tinggi yang sepenuhnya memenuhi standar penekanan yang sangat ketat dalam pembuatan PCB industri.
Seri produk ini mengadopsi bahan baku metalurgi NAS Jepang yang diimpor, termasuk baja pengerasan presipitasi koefisien ekspansi tinggi NAS630 dan NAS301 (NAS630 adalah kelas pilihan). Dikombinasikan dengan perlakuan panas industri canggih dan teknologi penggilingan ultra-presisi, pelat baja menghasilkan kekerasan ultra-tinggi, kekasaran permukaan ultra-rendah, dan konduktivitas termal yang stabil.
Kompatibel secara universal dengan merek laminator PCB arus utama seperti BURKLE, LAUFFER, CEDAL, HELD, DATIAN, WEIDI, dan DIPUER, produk ini dikenal luas sebagai pelat laminasi PCB, pelat baja penekan, pelat partisi, dan pelat baja cermin, yang berfungsi sebagai bahan habis pakai presisi inti untuk produksi PCB hasil tinggi dan berkualitas tinggi di seluruh dunia.
Apa itu PCB?
Papan Sirkuit Cetak (PCB) adalah komponen mendasar dan sangat diperlukan dalam industri elektronik global. Dengan membuat pola foil tembaga konduktif pada substrat isolasi, ia memberikan dukungan mekanis yang stabil dan interkoneksi listrik yang tepat untuk komponen elektronik, yang mencakup hampir semua perangkat elektronik konsumen, industri, dan otomotif. Kerataan, stabilitas termal, dan keseragaman pengepresan pelat baja laminasi PCB secara langsung menentukan kualitas akhir PCB, stabilitas sirkuit, dan konsistensi produksi.
Spesifikasi Dasar & Masa Pakai
Kelas Baja Utama:NAS630 Jepang (lebih disukai), NAS301
Ketebalan Konvensional:1.5mm / 1.6mm / 1.8mm / 2.0mm
Kehidupan Pelayanan:8-10 tahun layanan jangka panjang yang dapat digunakan kembali
Pengingat Penggunaan:Ganti bila ketebalannya di bawah 1,3 mm; pelat dengan ketebalan 1,3-1,6 mm harus mempertahankan nol deformasi, nol lengkungan, dan kekerasan standar
Ukuran Standar (L*W mm)
2220*1270, 2210*1270, 1910*1270, 1500*1295, 1300*800, 1295*787, 1295*1613, 1295*1143
Keunggulan Produk Inti
| Barang Kinerja | Keunggulan Produk |
|---|---|
| Bahan Baku Jepang Premium | Mengadopsi baja NAS630/NAS301 Jepang impor kelas atas, diproduksi melalui perlakuan panas canggih dan proses penggilingan presisi untuk memastikan kinerja laminasi yang stabil dan konsisten dalam produksi PCB massal. |
| Warpage Suhu Tinggi Sangat Rendah | Deformasi dan kelengkungan minimal di bawah siklus pengepresan suhu tinggi yang terus menerus, menjaga kerataan sempurna untuk papan PCB jadi dan sangat meningkatkan hasil produk. |
| Kinerja Termal Unggul | Menampilkan konduktivitas termal yang dioptimalkan dan koefisien ekspansi termal yang stabil, mewujudkan distribusi panas yang seragam dan transmisi tekanan yang seimbang selama laminasi PCB. |
| Kekerasan Tinggi & Ketahanan Korosi | Kekerasan struktural dan ketahanan korosi yang sangat baik, beradaptasi dengan pengepresan industri berulang dalam jangka panjang dan memperpanjang masa pakai secara keseluruhan. |
| Kompatibilitas Peralatan yang Kuat | Sepenuhnya kompatibel dengan semua jenis mesin cuci pelat baja industri dan peralatan hot press PCB mainstream untuk kelancaran operasi produksi massal. |
Perbandingan Parameter Kinerja Penuh (NAS630 / NAS301)
| Barang Teknis | Pelat Mass-Lam NAS630 | Pelat Pin-Lam NAS630 | Pelat Mass-Lam NAS301 | Pelat Pin-Lam NAS301 |
|---|---|---|---|---|
| Kisaran Ketebalan | 1,0-2,5 mm | 1,0-2,5 mm | 1,0-1,8 mm | 1,0-1,8 mm |
| Lebar Maks | ≤1300mm | ≤1300mm | ≤1060mm | ≤1060mm |
| Panjang Maks | ≤2410mm | ≤2410mm | ≤3150mm | ≤3150mm |
| Toleransi Ketebalan | ±0,05mm | ±0,05mm | ±0,05mm | ±0,05mm |
| Kekasaran Permukaan | Ra≤0,15μm, Rz≤1,5μm | Ra≤0,15μm, Rz≤1,5μm | Ra≤0,15μm, Rz≤1,5μm | Ra≤0,15μm, Rz≤1,5μm |
| Toleransi Lubang Pemosisian | -- | +0,1/-0mm | -- | +0,1/-0mm |
| Toleransi Slot Bushing | -- | +0,05/-0mm | -- | +0,05/-0mm |
| Gelar Warpage | ≤3mm/M | ≤3mm/M | ≤3mm/M | ≤3mm/M |
| Toleransi Ukuran L&W | ±1mm | ±1mm | ±1mm | ±1mm |
| Kekuatan Hasil | ≥1175 N/mm² | ≥1175 N/mm² | ≥1175 N/mm² | ≥1175 N/mm² |
| Kekuatan Tarik | ≥1400 N/mm² | ≥1400 N/mm² | ≥520 N/mm² | ≥520 N/mm² |
| Kemungkinan diperpanjang | ≥5% | ≥5% | ≥5% | ≥5% |
| Kekerasan (HRC) | 50±2 HRC | 50±2 HRC | 44±2 HRC | 44±2 HRC |
| Suhu Kerja Maks | ≤400℃ | ≤400℃ | ≤400℃ | ≤400℃ |
| Paralelisme | ≤0,03mm | ≤0,03mm | ≤0,03mm | ≤0,03mm |
| Deviasi Diagonal | 1mm | 1mm | 1mm | 1mm |
| Konduktivitas Termal @300℃ | ≥25 W/MK | ≥25 W/MK | ≥18 W/MK | ≥18 W/MK |
| Koefisien Ekspansi Termal Rata-rata | 10~12 ×10⁻⁶/℃ | 10~12 ×10⁻⁶/℃ | 15~17 ×10⁻⁶/℃ | 15~17 ×10⁻⁶/℃ |
