50HRC Kekerasan 1,0-2,0mm Kekerasan Massa/Pin-Lam Plat PCB PCB/CCL Printed Circuit Board Press Plate MKSP-D420
Detail produk:
| Nama merek: | MK |
| Nomor model: | MKSP-D420 |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 10 buah |
|---|---|
| Harga: | negotiable |
| Kemasan rincian: | Paket Ekspor |
| Waktu pengiriman: | 15 hari setelah mendapatkan pembayaran di muka |
| Syarat-syarat pembayaran: | Western Union,T/T,D/P,D/A,L/C |
|
Informasi Detail |
|||
| Bahan baja: | Dura420 | Ketebalan normal (mm):: | 1.0, 1.2, 1.5, 1.6, 1.8, 2.0mm |
|---|---|---|---|
| Kekasaran permukaan (um): | RA≤0.15 RZ≤1.5 | Ukuran normal tembaga laminasi laminasi laminasi ccl pelat baja/pelat tekan (l * w dalam mm):: | 1910*1270/2210*1270/2220*1270. |
| Ukuran normal pelat baja laminasi PCB/pelat tekan (L*w dalam mm):: | 1500*1295/1300*800/1295*787/1295*1613/1295*1143/1295*787/1285*750/1280*112 0/1280*1070/1280*970/1270 | Kehidupan pelayanan: | 5-8 tahun (catatan: Setelah penggunaan berulang, pelat baja akan menjadi lebih tipis. Disarankan unt |
| Menyoroti: | Plat baja berlapis dengan kekerasan 50HRC,1.0-2,0 mm tebal PCB press plate |
||
Deskripsi Produk
Kekerasan 50HRC 1.0-2.0Mm Massa Tebal/Pelat Pin-lam Papan Sirkuit Cetak PCB/Pelat Tekan CCL MKSP-D420

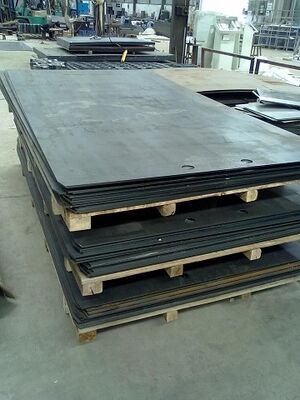

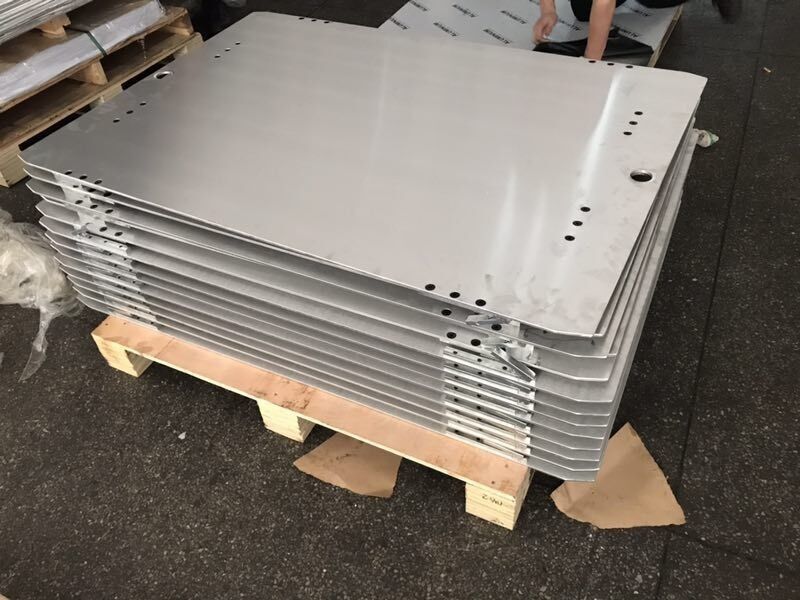

Pelat Tekan PCB/CCL MKSP-D420 menggunakan bahan baja Dura420 Jerman, dirancang untuk kinerja yang andal dalam proses laminasi laminasi berlapis tembaga dan PCB. Pelat baja laminasi presisi tinggi ini memberikan daya tahan dan presisi luar biasa untuk aplikasi manufaktur yang menuntut.
Fitur Produk
- Performa laminasi yang andal untuk aplikasi PCB dan CCL
- Kelengkungan suhu tinggi minimal dengan masa pakai lebih lama
- Konduktivitas termal yang unggul dan koefisien ekspansi termal untuk efisiensi energi
- Ketahanan korosi dan tingkat kekerasan yang tinggi
- Kompatibel dengan berbagai mesin cuci pelat baja laminasi
Spesifikasi Teknis
- Bahan Baja:Dura420
- Ketebalan yang Tersedia:1.0, 1.2, 1.5, 1.6, 1.8, 2.0mm
- Kehidupan Pelayanan:5-8 tahun
- Ukuran Pelat PCB (P×L mm):1500×1295, 1300×800, 1295×787, 1295×1613, 1295×1143, 1285×750, 1280×1120, 1280×1070, 1280×970, 1270×1118, 1270×1070, 1143×660, 673×571, 660×508, 24"×28"
- Ukuran Pelat CCL (P×L mm):1910×1270, 2210×1270, 2220×1270
Catatan Penggunaan:Setelah digunakan berulang kali, pelat baja akan menjadi lebih tipis. Disarankan untuk tidak terus menggunakannya setelah ketebalan pelat diturunkan menjadi kurang dari 1,3 mm. Untuk pelat dengan ketebalan antara 1,3-1,6 mm, pastikan tidak terjadi deformasi atau lengkungan.
Parameter Kinerja
| Parameter | Pelat Mass-Lam | Pelat Pin-Lam |
|---|---|---|
| Ketebalan | 1,0-2,0 mm | 1,0-2,0 mm |
| Lebar | ≤1300 | ≤1300 |
| Panjang | ≤2410 | ≤2410 |
| Toleransi Ketebalan | ±0,10 | ±0,10 |
| Kekasaran Permukaan | Ra≤0.15 Rz≤1.5 | Ra≤0.15 Rz≤1.5 |
| Toleransi Lubang Pemosisian | -- | ±0,10 |
| Toleransi Slot Bushing | -- | +0,10/-0mm |
| Gelar Warpage | ≤3mm/M | ≤3mm/M |
| Toleransi Ukuran L/W | ±1mm | ±1mm |
| Kekuatan Hasil | ≥1175 N/mm² | ≥1175 N/mm² |
| Kekuatan Tarik | ≥1400 N/mm² | ≥1400 N/mm² |
| Kemungkinan diperpanjang | ≥5% | ≥5% |
| kekerasan HRC | 50HRC±2 | 50HRC±2 |
| Suhu Kerja | ≤400℃ | ≤400℃ |
| Paralelisme | ≤0,03 | ≤0,03 |
| Deviasi Diagonal | 1-2mm | 1-2mm |
| Konduktivitas Termal | ≥25W/MK pada 300℃ | ≥25W/MK pada 300℃ |
| Koefisien Ekspansi Termal Rata-rata | 10~12 (10⁻⁶/℃) | 10~12 (10⁻⁶/℃) |
Aplikasi

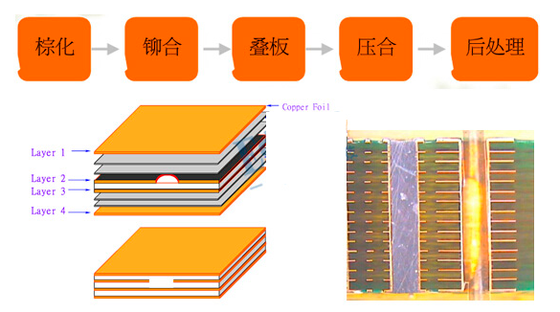

Pelat baja laminasi PCB ini juga dikenal sebagai pelat baja laminasi PCB, pelat baja tekan PCB, pelat baja partisi PCB, pelat tekan baja PCB, pelat baja cermin PCB, atau pelat baja pengepres PCB. Ini dirancang khusus untuk proses laminasi presisi tinggi pada papan sirkuit cetak dan manufaktur laminasi berlapis tembaga.
