Pelat Massa-Lam dan Pelat Pin-Lam Papan Sirkuit Cetak Pelat Baja Laminasi PCB MKSP-PCB-400
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | MK |
| Nomor model: | MKSP-PCB-400 |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 50 buah |
|---|---|
| Harga: | negotiable |
| Kemasan rincian: | Paket Ekspor |
| Waktu pengiriman: | 15 hari setelah mendapatkan pembayaran di muka |
| Syarat-syarat pembayaran: | Western Union,T/T,D/P,D/A,L/C |
|
Informasi Detail |
|||
| Bahan Baja:: | Jepang NAS630 dan NAS301 (NAS630 sebagian besar dipilih atau digunakan). | Ketebalan konvensional (mm):: | 1.6, 1.5, 1.8, 2.0mm |
|---|---|---|---|
| suhu kerja: | ≤400℃ | Koefisien ekspansi termal rata-rata (10-6/℃): | 10~12,15-17 |
| Dimensi konvensional pelat baja laminasi PCB (L * w dalam mm): | 1500*1295/1300*800/1295*787/1295*1613/1295*1143/1295*787/1285*750/1280*11 20/1280*1070/1280*970/1270 | Kehidupan pelayanan:: | 8-10 tahun (catatan: Setelah penggunaan berulang, pelat baja akan menjadi lebih tipis. Tidak disaran |
| Menyoroti: | Mass-Lam Plate PCB laminasi baja,Pin-Lam Plate PCB laminasi baja,MKSP-PCB-400 plat baja berlapis |
||
Deskripsi Produk
PCB Laminasi Plat Baja MKSP-PCB-400
MKSP-PCB-400 Printed Circuit Board Lamination Steel Plate adalah solusi presisi tinggi dan andal yang dirancang khusus untuk proses laminasi PCB.Dibuat menggunakan bahan baja Jepang premium dan teknik produksi canggih, pelat baja ini memberikan kinerja yang luar biasa dalam laminator PCB.
Ringkasan Produk
Plat baja laminasi PCB kami telah membangun dirinya sebagai komponen yang matang dan dapat diandalkan dalam laminator PCB.Kami mengkhususkan diri dalam menyediakan pelat baja berlapis presisi tinggi dan seri pelat baja partisi yang memenuhi persyaratan ketat dari proses laminasi PCB.
Papan sirkuit cetak berfungsi sebagai komponen penting dalam industri elektronik,menyediakan koneksi listrik antara komponen elektronik melalui pola foil tembaga konduktif pada bahan isolasiLaminasi pelat baja kami mendukung proses manufaktur penting ini dengan presisi dan keandalan.
Fitur Utama
- Dibuat dari bahan baja Jepang premium (NAS630 & NAS301)
- Teknologi pengolahan panas canggih dan proses manufaktur penggilingan
- Warpage suhu tinggi minimal dengan umur layanan yang diperpanjang
- Konduktivitas termal yang lebih baik dan koefisien ekspansi termal
- Ketahanan korosi yang tinggi dan kekerasan yang luar biasa
- Kompatibel dengan berbagai jenis mesin cuci pelat baja laminasi
Spesifikasi Teknis
Bahan baja:NAS630 dan NAS301 Jepang (NAS630 terutama digunakan)
Ketebalan konvensional:1.6mm, 1.5mm, 1.8mm, 2.0mm
Masa pakai:8-10 tahun (tidak dianjurkan di bawah ketebalan 1,3 mm)
Dimensi standar (L × W dalam mm):1500×1295, 1300×800, 1295×787, 1295×1613, 1295×1143, 1285×750, 1280×1120, 1280×1070, 1280×970, 1270×1118, 1270×1070, 1143×660, 673×571, 660×508, 24"×28"
Ketebalan konvensional:1.6mm, 1.5mm, 1.8mm, 2.0mm
Masa pakai:8-10 tahun (tidak dianjurkan di bawah ketebalan 1,3 mm)
Dimensi standar (L × W dalam mm):1500×1295, 1300×800, 1295×787, 1295×1613, 1295×1143, 1285×750, 1280×1120, 1280×1070, 1280×970, 1270×1118, 1270×1070, 1143×660, 673×571, 660×508, 24"×28"
Parameter Kinerja
| Parameter | NAS630 Massa-Lam | NAS630 Pin-Lam | NAS301 Massa-Lam | NAS301 Pin-Lam |
|---|---|---|---|---|
| Ketebalan | 1.0-2,5mm | 1.0-2,5mm | 1.0-1.8mm | 1.0-1.8mm |
| Lebar | ≤1300mm | ≤1300mm | ≤1060mm | ≤1060mm |
| Panjang | ≤ 2410mm | ≤ 2410mm | ≤ 3150mm | ≤ 3150mm |
| Toleransi ketebalan | ± 0,05mm | ± 0,05mm | ± 0,05mm | ± 0,05mm |
| Keropositas permukaan | Ra≤0,15μm Rz≤1,5μm | Ra≤0,15μm Rz≤1,5μm | Ra≤0,15μm Rz≤1,5μm | Ra≤0,15μm Rz≤1,5μm |
| Tingkat Warpage | ≤3mm/M | ≤3mm/M | ≤3mm/M | ≤3mm/M |
| Toleransi ukuran L/W | ± 1 mm | ± 1 mm | ± 1 mm | ± 1 mm |
| Kekuatan Hasil | ≥ 1175 N/mm2 | ≥ 1175 N/mm2 | ≥ 520 N/mm2 | ≥ 520 N/mm2 |
| Kekuatan tarik | ≥1400 N/mm2 | ≥1400 N/mm2 | ≥ 520 N/mm2 | ≥ 520 N/mm2 |
| Kekerasan HRC | 50HRC±2 | 50HRC±2 | 44HRC±2 | 44HRC±2 |
| Suhu Kerja | ≤ 400°C | ≤ 400°C | ≤ 400°C | ≤ 400°C |
| Konduktivitas Termal | ≥ 25W/MK pada 300°C | ≥ 25W/MK pada 300°C | ≥ 18W/MK pada 300°C | ≥ 18W/MK pada 300°C |
| Koefisien Ekspansi Termal | 10~12 ×10−6/°C | 10~12 ×10−6/°C | 15~17 ×10−6/°C | 15~17 ×10−6/°C |
Aplikasi
Juga dikenal sebagai pelat baja berlapis PCB, pelat baja yang dipencet PCB, pelat baja partisi PCB, pelat baja cermin PCB, atau pelat baja pencet PCB.Plat baja laminasi presisi tinggi kami banyak digunakan dalam berbagai laminator PCB termasuk BURKLE, LAUFFER, CEDAL, HELD, DATIAN, WEIDI, dan sistem DIPUER.

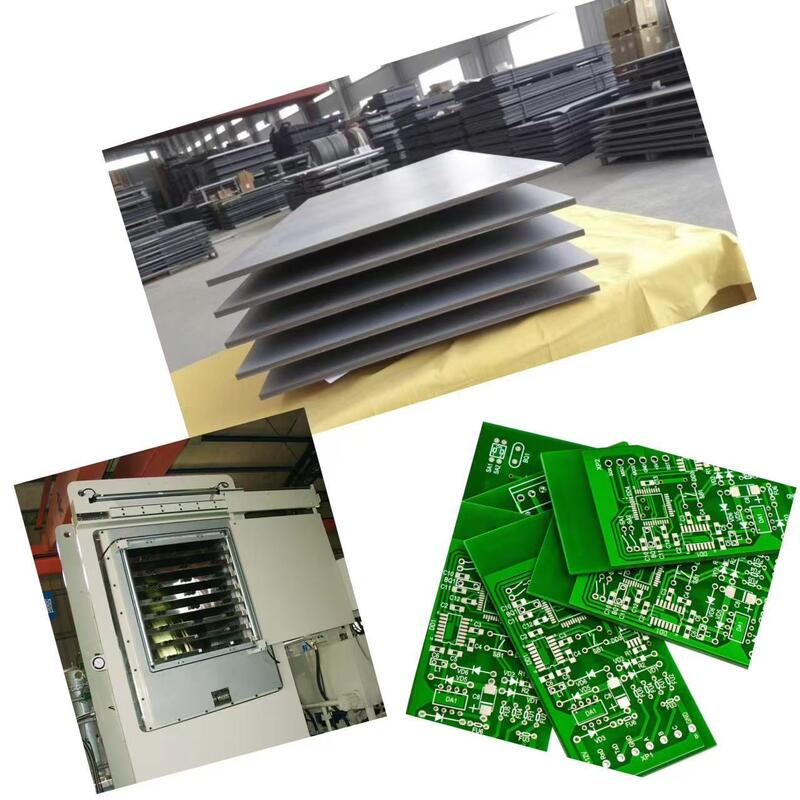

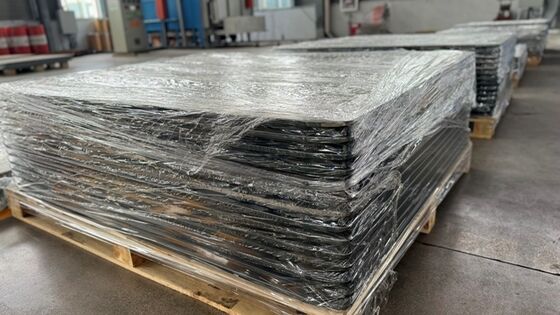

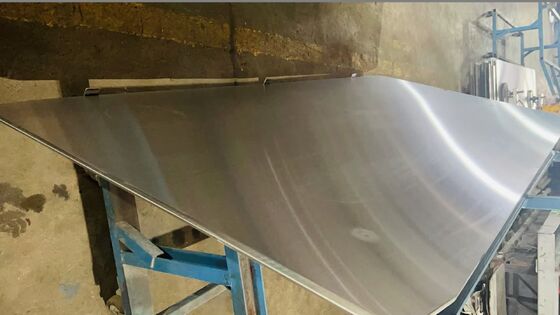

Gambar Produk
