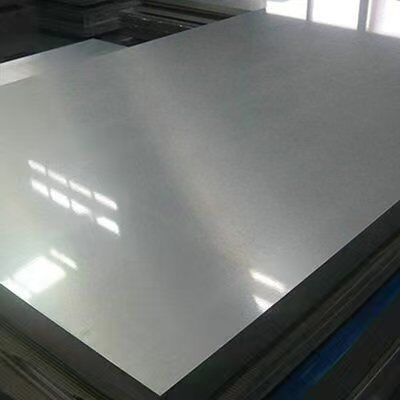

Pelat Baja Laminasi CCL Pelat Baja Paduan NAS Presisi Tinggi Jepang untuk Pengepresan Panas Laminasi Berlapis Tembaga
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | MK |
| Nomor model: | MKSP-CCL-400 |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 50 buah |
|---|---|
| Harga: | negotiable |
| Kemasan rincian: | Paket kayu lapis yang kuat dengan bahan pelindung lunak yang tepat di dalamnya, cocok untuk transpor |
| Waktu pengiriman: | 10-20 hari kerja |
| Syarat-syarat pembayaran: | L/C, D/A, D/P, T/T, Western Union |
| Menyediakan kemampuan: | 10000 meter persegi per bulan |
|
Informasi Detail |
|||
| Kelas Baja Utama: | NAS630 Jepang (lebih disukai), NAS301 | Ketebalan Konvensional: | 1.5mm / 1.6mm / 1.8mm / 2.0mm |
|---|---|---|---|
| Kehidupan pelayanan: | Layanan jangka panjang yang dapat digunakan kembali selama 8–10 tahun | Ukuran Standar (L*W mm): | 2220*1270, 2210*1270, 1910*1270, 1500*1295, 1300*800, 1295*787 dll |
| Nama Produk: | Pelat Baja Laminasi CCL | Kisaran ketebalan: | 1,0–2,5 mm |
| Menyoroti: | Plat baja paduan NAS presisi tinggi Jepang,Plat baja laminasi CCL untuk pencetakan panas,Plat baja laminasi berlapis tembaga |
||
Deskripsi Produk
Pelat Baja Laminasi CCL - Baja Paduan NAS Presisi Tinggi Jepang
Pelat baja laminasi premium yang dirancang khusus untuk produksi pengepresan panas Copper Clad Laminate (CCL), menampilkan presisi dan daya tahan yang luar biasa.
Ikhtisar Produk
MKSP-CCL-400 adalah pelat baja laminasi matang dan presisi tinggi yang dirancang khusus untuk produksi pengepresan panas Copper Clad Laminate (CCL). Dengan spesialisasi bertahun-tahun dalam bahan tambahan laminasi CCL dan PCB, kami menyediakan pelat baja laminasi kelas premium yang sepenuhnya memenuhi persyaratan pengepresan suhu tinggi yang ketat untuk papan CCL ukuran besar.
Seri ini mengadopsi bahan baku metalurgi NAS Jepang yang diimpor, terutama baja pengerasan presipitasi koefisien ekspansi tinggi NAS630 dan NAS301. Didukung oleh perlakuan panas canggih dan teknologi penggilingan presisi, pelat baja memiliki kekerasan sangat tinggi, kekasaran permukaan sangat rendah, dan konduktivitas termal yang sangat baik.
Kompatibel secara universal dengan laminator CCL mainstream termasuk BURKLE, LAUFFER, CEDAL, HELD, DATIAN, WEIDI dan DIPUER. Dikenal luas sebagai pelat laminasi CCL, pelat baja pengepres, pelat partisi, dan pelat baja cermin, ini adalah bahan bantu presisi inti untuk pembuatan CCL berkualitas tinggi.
Apa itu Laminasi Berlapis Tembaga (CCL)?
Copper Clad Laminate (CCL) adalah substrat komposit yang terbuat dari kain fiberglass elektronik yang diresapi resin dengan foil tembaga satu atau dua sisi melalui pengepresan panas bersuhu tinggi. Sebagai bahan dasar dari semua produk PCB, ini menentukan kecepatan transmisi sinyal sirkuit, kinerja insulasi, stabilitas pemrosesan, dan keandalan jangka panjang dari papan sirkuit cetak jadi.
Spesifikasi Dasar & Masa Pakai
- Kelas Baja Utama:NAS630 Jepang (lebih disukai), NAS301
- Ketebalan Konvensional:1.5mm / 1.6mm / 1.8mm / 2.0mm
- Kehidupan Pelayanan:8-10 tahun layanan jangka panjang yang dapat digunakan kembali
- Pengingat Penggunaan:Ganti bila ketebalannya di bawah 1,3 mm; pelat dengan ketebalan 1,3-1,6 mm harus mempertahankan nol deformasi, nol lengkungan, dan kekerasan standar
Ukuran Standar (L*W mm)
2220*1270, 2210*1270, 1910*1270, 1500*1295, 1300*800, 1295*787, 1295*1613, 1295*1143
Keunggulan Produk Inti
| Barang Kinerja | Keunggulan Produk |
|---|---|
| Bahan Baku Premium | Mengadopsi bahan baku baja NAS630/NAS301 Jepang papan atas, dengan perlakuan panas matang dan pengerjaan penggilingan presisi untuk kinerja laminasi yang stabil |
| Deformasi Sangat Rendah | Kelengkungan minimal di bawah tekanan suhu tinggi yang terus menerus, memastikan permukaan papan CCL rata dan seragam |
| Performa Termal Luar Biasa | Konduktivitas termal yang dioptimalkan dan koefisien ekspansi termal yang stabil, mewujudkan perpindahan panas yang konsisten selama laminasi |
| Daya Tahan & Kekerasan Tinggi | Ketahanan korosi yang unggul dan kekerasan struktural yang tinggi, mendukung produksi industri siklus panjang |
| Kompatibilitas yang Kuat | Sepenuhnya dapat beradaptasi dengan semua jenis mesin cuci pelat baja industri dan peralatan hot press CCL mainstream |
Perbandingan Parameter Kinerja Penuh
| Barang Teknis | Pelat Mass-Lam NAS630 | Pelat Pin-Lam NAS630 | Pelat Mass-Lam NAS301 | Pelat Pin-Lam NAS301 |
|---|---|---|---|---|
| Kisaran Ketebalan | 1,0-2,5 mm | 1,0-2,5 mm | 1,0-1,8 mm | 1,0-1,8 mm |
| Lebar Maks | ≤1300mm | ≤1300mm | ≤1060mm | ≤1060mm |
| Panjang Maks | ≤2410mm | ≤2410mm | ≤3150mm | ≤3150mm |
| Toleransi Ketebalan | ±0,05mm | ±0,05mm | ±0,05mm | ±0,05mm |
| Kekasaran Permukaan | Ra≤0,15μm, Rz≤1,5μm | Ra≤0,15μm, Rz≤1,5μm | Ra≤0,15μm, Rz≤1,5μm | Ra≤0,15μm, Rz≤1,5μm |
| Toleransi Lubang Pemosisian | -- | +0,1/-0mm | -- | +0,1/-0mm |
| Toleransi Slot Bushing | -- | +0,05/-0mm | -- | +0,05/-0mm |
| Gelar Warpage | ≤3mm/M | ≤3mm/M | ≤3mm/M | ≤3mm/M |
| Toleransi Ukuran L&W | ±1mm | ±1mm | ±1mm | ±1mm |
| Kekuatan Hasil | ≥1175 N/mm² | ≥1175 N/mm² | ≥1175 N/mm² | ≥1175 N/mm² |
| Kekuatan Tarik | ≥1400 N/mm² | ≥1400 N/mm² | ≥520 N/mm² | ≥520 N/mm² |
| Kemungkinan diperpanjang | ≥5% | ≥5% | ≥5% | ≥5% |
| Kekerasan (HRC) | 50±2 HRC | 50±2 HRC | 44±2 HRC | 44±2 HRC |
| Suhu Kerja Maks | ≤400℃ | ≤400℃ | ≤400℃ | ≤400℃ |
| Paralelisme | ≤0,03mm | ≤0,03mm | ≤0,03mm | ≤0,03mm |
| Deviasi Diagonal | 1mm | 1mm | 1mm | 1mm |
| Konduktivitas Termal @300℃ | ≥25 W/MK | ≥25 W/MK | ≥18 W/MK | ≥18 W/MK |
| Koefisien Ekspansi Termal Rata-rata | 10~12 ×10⁻⁶/℃ | 10~12 ×10⁻⁶/℃ | 15~17 ×10⁻⁶/℃ | 15~17×10⁻⁶/℃ |
